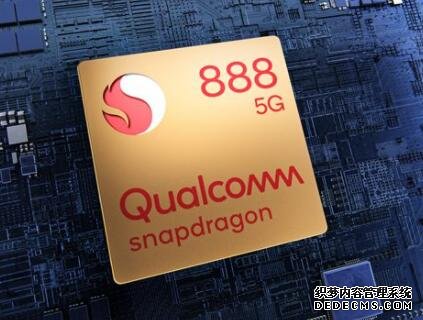

昨天高通正式发布了骁龙888,但其具体的规格却是今天凌晨才被正式曝光。下面,咱们就来补全一下针对骁龙888的技术细节和功能层面的解析吧。
全部由三星代工
从骁龙800开始,除了骁龙820和骁龙835以外,其余骁龙8系成员都是由台积电代工。不过,全新的骁龙888却改用三星最新的5nm工艺,用高通的话说,三星在技术、成本、功能性三个方面都能满足生产骁龙888的要求,因此骁龙888将全部由三星代工,没有台积电的份儿。
淡化Kryo核心
在骁龙8系成员中,除了骁龙800和骁龙820采用纯自研架构、骁龙810采用ARM原生架构(受当年20nm工艺制约,骁龙810根本压制不了A57全速运行时的功耗和发热,体验极差,也是骁龙历代芯片中口碑最差的一款产品),其余成员都采用了基于ARM原生架构魔改的Kryo核心。
骁龙888也不例外,它的核心代号为Kryo 680,但此次高通却不再强调自家魔改的技术实力,而是清清楚楚注明了Kryo 680是由1颗Cortex-X1(2.84GHz)、3颗Cortex-A78(2.4GHz)和4颗Cortex-A55(1.8GHz)构成,整个芯片的缓存总容量达到8MB。
高通表示,骁龙888的CPU性能较上代骁龙865提升了25%,同时能效也提升了25%,而且可以长时间保持始终如一的高性能,远离降频困扰(对散热很有信心)。
GPU更上层楼
骁龙888集成最新的Adreno 660,高通官方称其图形渲染性能较之骁龙865集成的Adreno 650提升35%,能效提升20%。
除了性能提升以外,Adreno 660依旧支持驱动升级,并首次在移动平台引入了可变着色率(VRS)技术,号称可带来30%的性能提升。同时,Adreno 660还大幅增强了显示技术,包括LED显示一致性、画质提升、亮度色彩不均匀校正、子像素渲染等、144Hz高刷新率/高帧率、真10-bit HDR、超现实增强画质、快速混合、云游戏等等。
第六代AI引擎
和其他SoC芯片通过集成独立的NPU单元进行端侧AI运算不同,高通骁龙888依旧延续了家族前辈通过CPU+GPU+DSP等模块携手进行端侧AI运算的设计,只是这一次新添了名为Sensing Hub传感器的部分,一同构成了第六代AI Engine引擎,其算力高达26TOPS。
其中,全新的Hexagon 780 DSP是由标量加速器、矢量扩展和张量加速器构成的第一个AI融合加速器,可以无缝共享加速工作负载。三者结合,能效比较上代提升了3倍,专用共享内存增加了多达16倍,部分用例中数据交互时效的提升更是可达惊人的1000倍!
骁龙888集成了第二代Sensing Hub传感器(以前没听说过,至少高通没有特别展示过),集成单独的AI加速器,我们可以将它理解为支持AI运算的协处理器,不仅可以降低待机状态下的AI场景功耗,还能同时接收并处理来自5G、Wi-Fi、蓝牙、位置信息的多重数据流。
豪华的三ISP
为了提升拍照和影像表现,新一代SoC都在想尽办法提升ISP性能。其中,以联发科为代表的厂商是主打多核ISP,比如天玑1000+就集成了5核心的ISP单元。
高通骁龙888则采用了另外一种思路,首次集成3颗ISP单元(骁龙865之前都是集成2颗),这意味着它可以同时拍摄3张2800万像素的静态照片,或是同时拍摄3条4K HDR视频,并做到近乎完美的平滑缩放,还能支持10-bit HDR HEFI图像格式、4K 120FPS的视频捕捉/播放以及0.1流明的超暗光环境拍照。
真全球5G
骁龙888直接集成骁龙X60基带,支持第三代毫米波、6GHz以下频段和载波聚合,FDD/TDD 5G载波聚合、VoNR、5G+5G双待等技术,理论最高下行/上行速率和骁龙865一样都是7.5Gbps/3Gbps。其最大特色是可以支持世界各个国家和地区、各家运营商的移动网络,是真正意义上的全球5G移动平台。
除了骁龙X50基带以外,骁龙888还整合了FastConnect 6900快速连接系统,支持Wi-Fi 6、Wi-Fi 6E、4K QAM、蓝牙5.2、蓝牙双天线等技术。
更多安全技术
骁龙888首次在移动处理器领域引入Hypervisor技术,它可以在同一终端上、不同应用和多个操作系统之间,进行数据的保护和隔离。通过与Truepic展开合作,骁龙888还能够拍摄符合CAI标准、拥有加密印记的照片。
当然,骁龙888依旧保留了独立的安全处理单元,支持可信执行环境、无线边缘服务,可针对应用和服务,实时评估终端、无线连接的安全性。
